一、用途及使用范圍

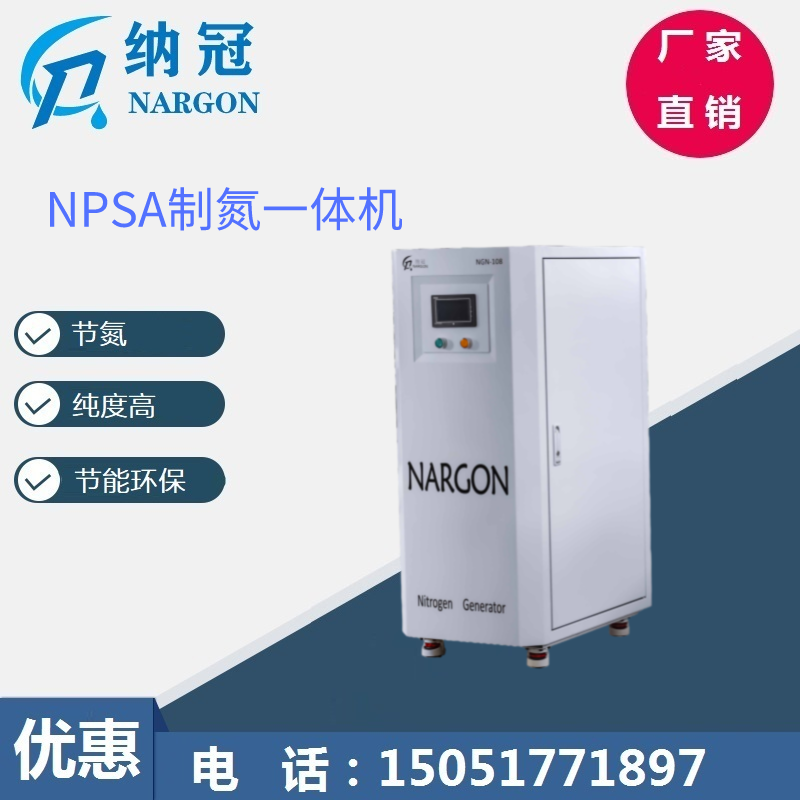

納冠開發生產的空分微型制氮一體機,主要用于電子行業生產半導體器件的氮氣保護,也可作為氮氣柜,氮氣柜潔凈保管柜的氮氣源.免去瓶裝氮氣更換的麻煩.也不需要壓縮空氣.AC220V電源插電即產氮氣,方便使用,使用成本更低,無易損配件,免維護.設備還被廣泛用于激光打孔的氮氣保護,食品工業中的氣調保鮮及充氮包裝,醫藥行業的針劑充氮.實驗室其他需要氮氣的部門.是一種用途廣泛的保護性氣體.
二、PSA系列空分制氮機主要規格及技術參數如下:
主要規格及參數
| 型 號 | 99.5N2 | 99N2 | 壓縮空氣耗用（L/min） | 功率（W） | 外形尺寸:(長×寬×高)m | |
| NPSA-5 | 氮 氣 產 量 | 5L/min | 7L/min | 28 | 550 | 0.65*0.45*1.3 |
| NPSA-10 | 10L/min | 12L/min | 50 | 550 | 0.65*0.45*1.3 | |
| NPSA-15 | 15L/min | 20L/min | 80 | 1200 | 1.4*1.0*1.5 | |
注:氮氣產量－升/每分鐘
主要技術參數
產品氣 | 氮氣純度 | 99～99.5％ |
氮氣產量 | 見上表 | |
氮氣出口壓力 | 0.4～0.6MPa | |
露點 | -35℃ | |
氣源氣 | 壓力 | 0.8～1.0MPa |
露點 | -2℃ | |
額定功率 | 見附表 | |
額定排氣量 | 見附表 | |
空氣純度 | 油<0.01ppm | |
氮氣控制器 | 電源 | AC220 50Hz |
功率 | 30W | |
外形尺寸 | 200*280*100 | |
其 它 | 室內溫度 | 5~45℃ |
操作方式 | 全自動 | |
安裝環境 | 室內 | |
噪音 | 60db |
三、工作原理及結構
空分制氮是采用變壓吸附原理,利用碳分子篩從空氣中提取氮氣的裝置.
變壓吸附制氮機的吸附罐,在壓力高時,碳分子篩吸附空氣中的氧,而不易被吸附的氮氣成為產品;在壓力低時,氧從碳分子篩中脫附出來.利用壓力的變化,就能有效地從空氣中分離出所需要的氮氣.
變壓吸附制氮裝置的主要特點:
1.設備簡單,體積小,制氮成本低.
2.操作方便,采用一鍵驅動.自動程序控制,操作,維護費用低.
本設備制成二塔結構,采用常壓解吸流程.空分制氮設備的產氣量與純度成反比.產氣量大時,氮體的純度降低;反之,減小氣量使氮氣的純度上升.用戶可根據需要選擇合適的氮氣產氣量和氮氣純度.
本設備的控制系統采用觸摸屏+PLC程序控制器控制閥門動作.
